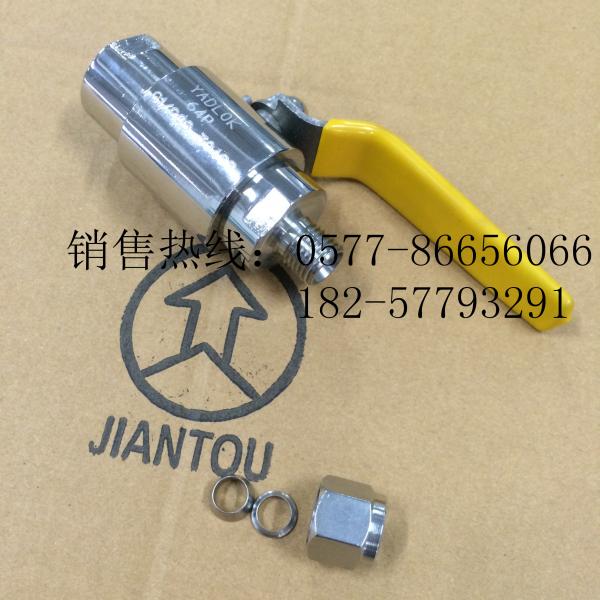

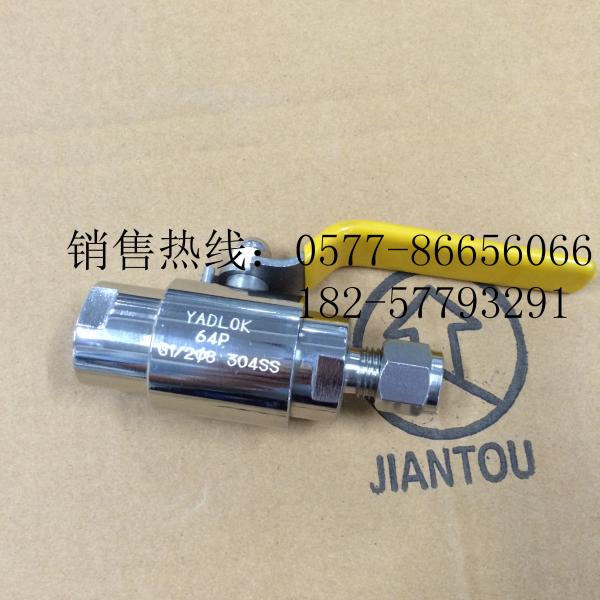

不锈钢气源球球阀 异径球阀
图片展示

产品描述
产品型号:YAD-QGQY1
产品特点:G1/2/φ8
详细介绍
型号: QGQY1-64P
产品名称: 异径球阀

特性:
公称压力:≤6.4Mpa
适用温度:-20℃~65℃
适用介质:水.油,气等
材质:20#,A105,SS304,SS316,SS316L.
连接形式:卡套连接
         内螺纹连接

序号

零件名称

不锈钢材质

碳钢材质

 1

左阀盖

SS304 SS304L SS316 SS316L SS321

20# A105

 2

阀座

PTFE

PTFE

 3

阀盖垫片

PTFE

PTFE

 4

SS304 SS304L SS316 SS316L SS321

20# A105

 5

 定位销

SS304 SS304L SS316 SS316L SS321

20# A105

 6

 填料

PTFE

PTFE

 7

 阀杆

SS304 SS304L SS316 SS316L SS321

20# A105

 8

 阀杆螺母

SS304 SS304L SS316 SS316L SS321

20# A105

 9

 格南螺母

SS304 SS304L SS316 SS316L SS321

20# A105

 10

阀体

SS304 SS304L SS316 SS316L SS321

20# A105

 11

右阀盖

SS304 SS304L SS316 SS316L SS321

20# A105

 12

 螺帽

SS304 SS304L SS316 SS316L SS321

20# A105

 13

 双卡组合

SS304 SS304L SS316 SS316L SS321

20# A105

 14

 手柄

SS304 SS304L SS316 SS316L SS321

20# A105

公称通径

D0

M

L

L1

 DN10

Φ12

G1/2

100

110

 44

 DN10

Φ14

G1/2

100

110

 48

 DN10

Φ16

G1/2

100

110

 55
